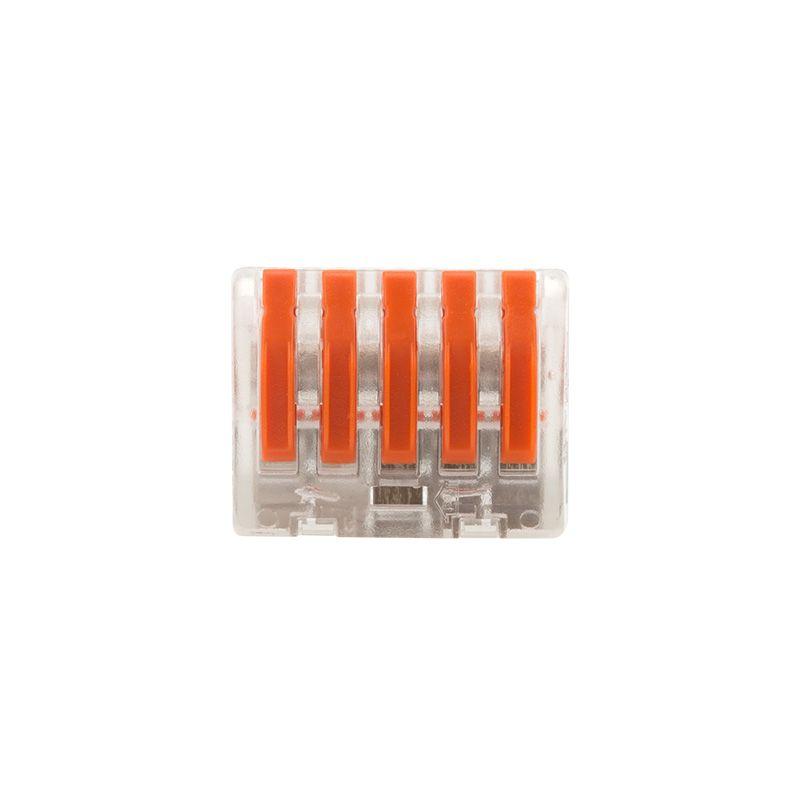

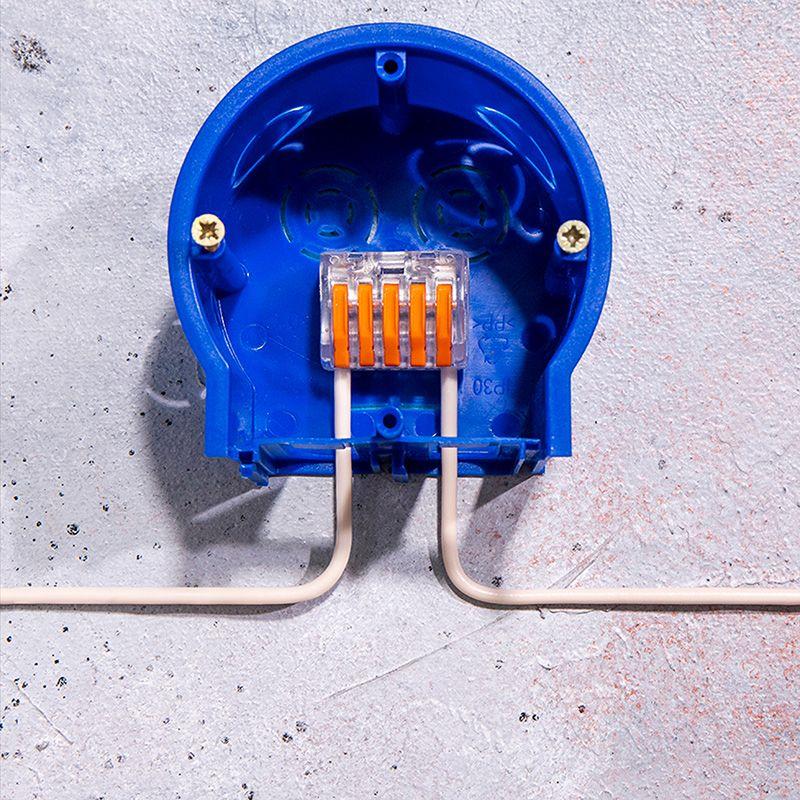

Соединительная многоразовая клемма REхANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника. Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке. Характеристики: Размер: 26,6х14.5х20.5 мм Материал: Полиамид 66 Количество контактов: 5 Материал контактов: луженая медь Зажим: сталь Цвет: прозрачный Напряжение: 400 В Материал подключаемых проводов: Cu Типы подключаемых проводов: одножильные, многожильные Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG Поддерживаемое сечение: 5х0.08-4 кв.мм (одножильный провод), 5х0.08-2.5 кв.мм (многожильный провод) Рабочая температура: –40...+85 ?C
